斜床身数控车床当前位置:首页 > 产品中心 >斜床身数控车床 >

TCK46斜床身数控车床

本机为整体式床座,全封闭防护罩(选配半封闭式),集中润滑滑装置润滑各滑动面,使整体获得了较佳性价比,效率高、精度高、可靠性好,可以车削内外圆柱面、圆柱面、圆弧面和其他回转及端面、螺纹,并配有四工位自动转位选择刀架,工作可靠,可实现多工位连续加工。

选型热线
15398645381
获取产品资料
  • 产品参数

00-1-46


TCK46斜床身数控车床产品特点:

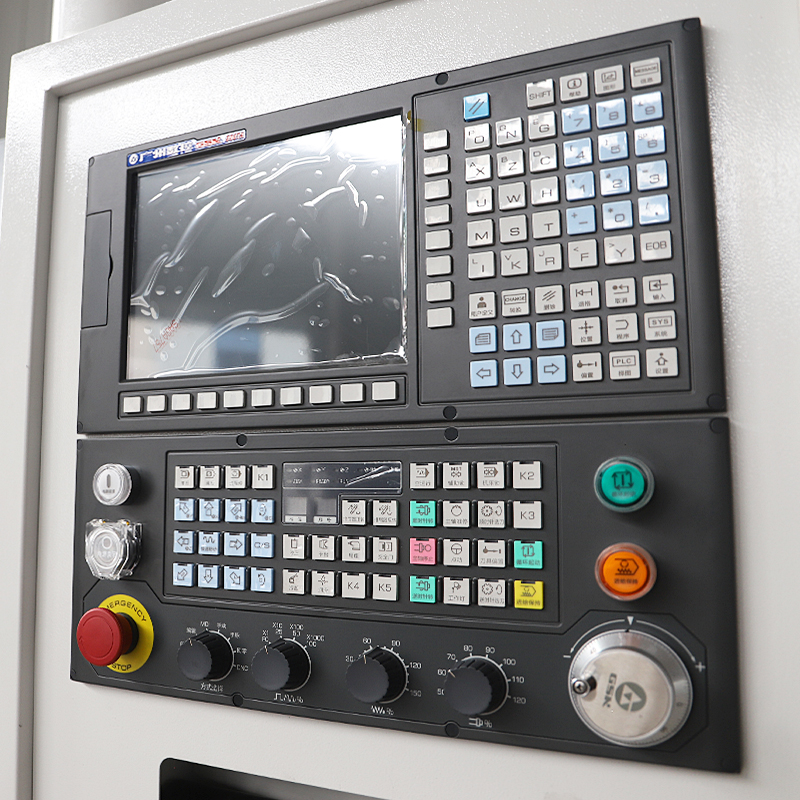

KND1000T系统,斜床身数控车床配备多工位刀塔或动力刀塔,可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件,具有直线插补、圆弧插补各种补偿功能,并在复杂零件的批量生产。

高刚性的结构设计:床身采用整体铸造成形,床身导轨45°倾斜布局,具备较大的承载截面,有良好的刚性和吸震性,可保证高精度切削加工。

高效率、低噪音设计:机床主传动系统采用交流伺服电机驱动,配合高效率并联V型皮.带直接传动主轴。避免了齿轮箱传动链引起的噪音问题。

高速、高刚性的主轴:主轴单元前三后二端采用精密高速主轴轴承组,并施加适当的预紧力,配合佳的跨距支撑以及箱式主轴箱,使主轴具有高刚性和高速运转能力。

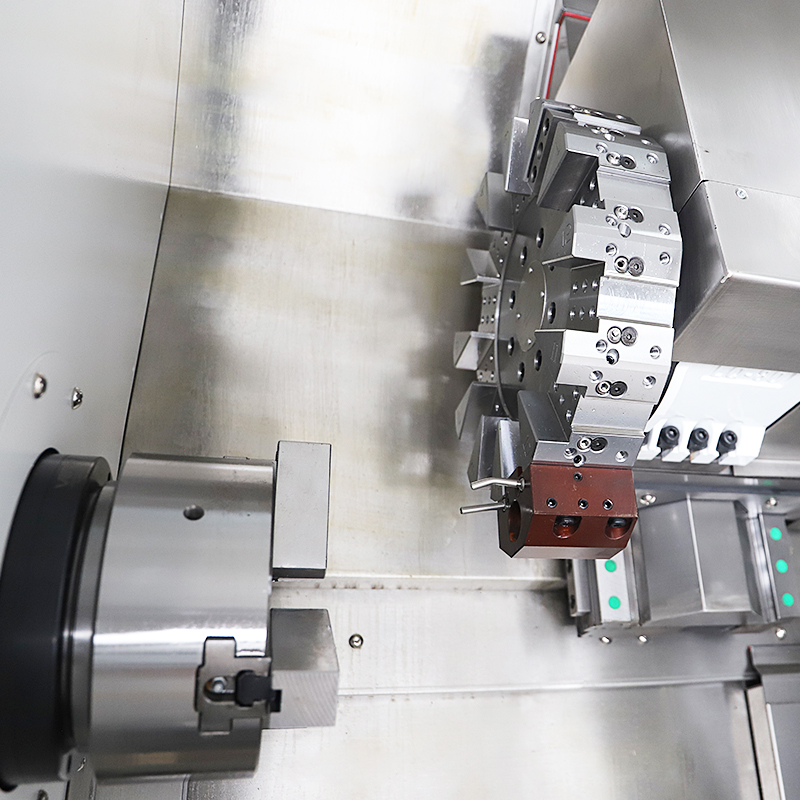

高可靠性的刀架:可选配高刚性液压伺服刀塔,具有较高的可靠性和重复定位精度。

精密、快速的纵横向驱动:机床选用台湾银泰滚珠丝杠和银泰直线滚珠导轨,传动效率高,精度保持性好,使机床刀架移动快速稳定,且定位精度高。

自动集中润滑系统:可保证持续有效的导轨及滚珠丝杠润滑。

全封闭的防护:机床为全封闭防护,避免了冷却液的泄露。外观造型美观大方宜人,充分体现了人机功能,为操作者提供安全舒适的工作环境。


TCK46斜床身数控车床技术参数:

主要技术参数UnitsTCK46A
床身上 大回转直径mm460
横滑板上 大回转直径mm170
 大工件长度mm350
主轴孔径范围mm56
棒料通孔直径mm45
主轴鼻端型号-A2-5
主轴转速级数-Stepless
主轴转速范围rpm3500
刀架类型-8工位液压刀塔 Hydraulic turret
刀具尺寸mm25 x 25
X轴行程mm240
Z轴行程mm400
X轴快速进给速度mm/min18000
Z轴快速进给速度mm/min18000
主轴电机kw7.5 5.5
尾座套筒直径mm70
尾座套筒锥度-MT4 MT5
尾座套筒行程mm80
尾座行程mm200
导轨形式-斜床身线轨Slant bed linear rail
机床重量kg2600
外形尺寸mm2500x1700x1750
