| 项目 | 单位 | 技术参数 | ||
| 工作范围 | X向行程 | ㎜ | 800 | |
| Y向行程 | ㎜ | 500 | ||
| Z向行程 | ㎜ | 500 | ||
| 主轴端面至工作台距离 | ㎜ | 120-620 | ||
| 主轴中心至立柱导轨面距离 | ㎜ | 540 | ||
| 工 | 工作台面积 | ㎜ | 1000×500 | |
| 作 | T型槽尺寸 | ㎜ | 5-18-150 | |
| 台 | 工作台承重 | ㎏ | 600 | |
| 主轴 | 主轴转速 | r/min | 60-8000 | |
| 主轴锥孔 | BT40 | |||
| 主轴电机功率 | KW | 7.5 | ||
| 进给 | X/Y轴快速移动 | m/min | 48 | |
| Z轴快速移动 | m/min | 48 | ||
| 切削进给 | mm/min | 1-12000 | ||
| 导轨 | 型式 | 三轴线轨 | ||
| 精度 | 定位精度 | ㎜ | 0.005 | |
| 重复定位精度 | ㎜ | 0.005 | ||
| 刀库 | 刀库容量（标配/选配） | 把 | 16 | 24 |
| 刀具直径（邻/空） | ㎜ | φ80/φ130 | φ80/φ125 | |
| 刀具长度 | ㎜ | 300 | 300 | |
| 刀具最大重量 | ㎏ | 6 | ||
| 其他 | 机床净重 | ㎏ | 5700 | |
| 外形尺寸 | ㎜ | 3000×2450×2500 | ||

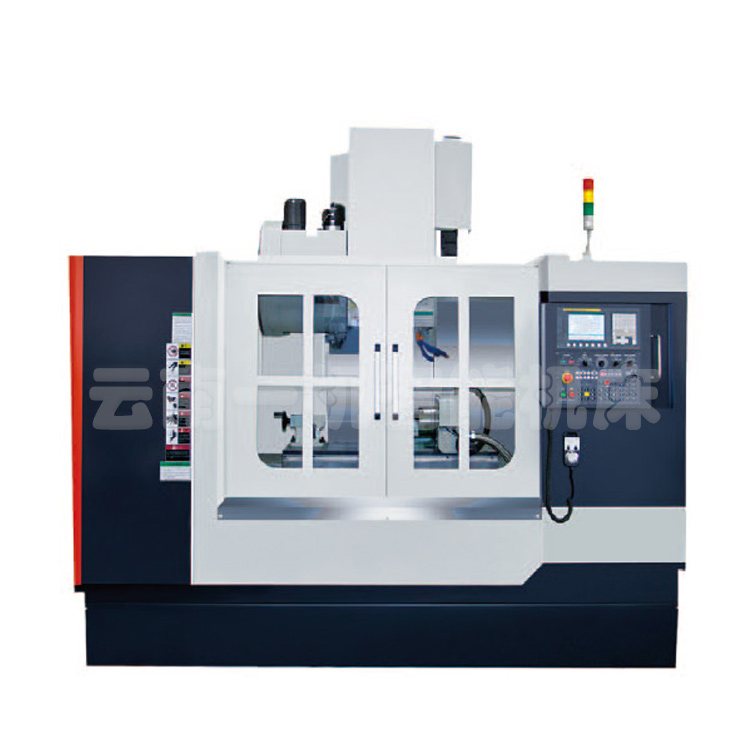

VMC850立式加工中心主要配置
| 标准配置 | 选择配置 |
| 16把斗笠式刀库 | 24把圆盘刀库 |
|
第四轴 |
