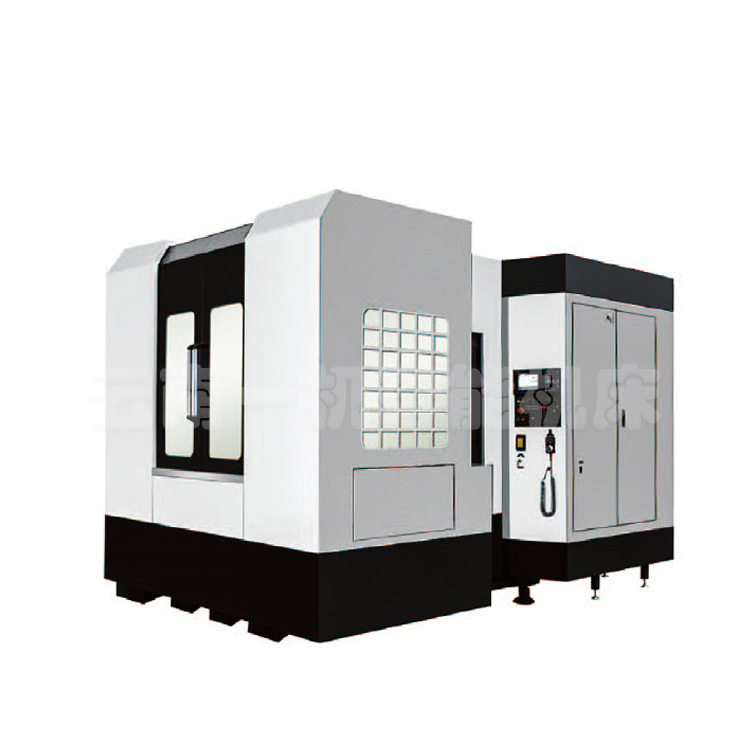

TH6380卧式加工中心

本机床为定柱式卧式加工中心,适用于箱体、壳体、支架等零件的多工序加工。
选型热线
15398645381
获取产品资料
  • 产品参数
TH6380卧式加工中心主要性能特点

  ●本机床为定柱式卧式加工中心,适用于箱体、壳体、支架等零件的多工序加工。

  ●定柱式结构

  ●气液转换升降平衡装置

  ●Z向四道矩形硬轨;X向超重载滚柱式直线导轨;Y向矩形硬轨

  ●主轴箱采用2档变速结构,自动换取高低档,适合低速重切削,高档转速4000rpm;低档转速1200pm

技术参数:

项目

单位

技术参数

工作范围

X向行程

1200

Y向行程

900

Z向行程

1100

主轴端面至工作台中心距离

160-1260

主轴中心至工作台面距离

0-900

主轴

主轴转速

r/min

4000(高低2档)

主轴锥孔



BT50

主轴电机功率

kw

15/18.5

工作台

工作台面积

mm

800×800

工作台载重能力

kg

2500

T型槽尺寸

mm

5-22-160

分度精度

10

重复精度

4

刀库

刀库容量

24

刀具(邻/空)直径

mm

φ127/φ178

刀具长度

300

刀具重量

kg

15

进给

X/Y/Z轴快速移动

m/min

12/12/12

切削进给速度

mm/min

1-5000

导轨

型式



三轴硬轨

Z轴四导轨

精度

定位精度

mm

0.022

重复定位精度

mm

0.012

其它

机床净重

18000

外形尺寸
